Өнімге шолу

TQC-750 гидравликалық термоформингке арналған токта корпус - бұл бір рет қолданылатын пластикалық бұйымдарды жаппай өндіруге арналған, бірақ олармен шектелмеген жоғары әмбебап өнеркәсіптік шешім
Тамақ және сусындар контейнерлері:Жалғыз - шыныаяқтар (ыстық / суық сусындар, йогурт шыныаяқтар), токтар, кафелер, кафелер және қызметтерге арналған ыдыстар және қақпақтарды пайдаланыңыз.
Қаптама шешімдері:Салаттарға, десерттерге және дайын - контейнерлерге арналған контейнерлер -} тамақтану, сонымен қатар супермаркет орамына арналған жұқа - қабырғаға арналған науалар.
Медициналық және өнеркәсіптік қосымшалар:Стерильді үлгідегі контейнерлер, бір реттік медициналық науалар және өндірістік компоненттер корпусы.

Қолдану сценарийіндегі негізгі артықшылықтар:
Материалдық бейімделу:PS, PP, PP, PUT, PET және PLA (биологиялық ыдырайтын опциялар), FDA / EU тамақтануымен ({0}} байланыс стандарттары) жұмыс істейді.
Жоғары - жылдамдық өндірісі:750-1,200 циклға жетеді (MOLD дизайнымен әр түрлі), үлкен OEM тапсырыстары үшін өте ыңғайлы.
Теңшеу:Ауыстырылатын қалыптар өнім түрлері арасында жылдам ауысуға мүмкіндік береді (мысалы, 8oz кесілген кеседен 16oz ыдысына дейін)<15 minutes).
Тұрақтылық интеграциясы:Қайта өңделген шайырлармен және Bio - - - достық қажеттіліктермен үйлесімді.

Пластикалық шыныаяқ

Бір рет қолданылатын пластикалық тостағандар

Инъекция науасы

Түсіру қорабы

Үлкенірек жер (750 мм x 480 мм)

* Барлығы 297 премиум эльшейннің жылыту элементтері

25 PID температурасын басқару нүктелері

Сенімділік пен тұрақтылық үшін гидравликалық жүйемен басқарылатын процесті қалыптастыру

Өнімнің нақты мөлшері мен біркелкі түбі үшін Servo Motors басқаратын созылу және парақтық беру процестері

Екі қабатты SC160x140 Airtag цилиндрлері, максималды көтергіш салмағы 800 кг

TQC-750 гидравликалық термоформа машинасы өндіріс тиімділігін айтарлықтай жақсартады және оның модульдік автоматтандыру жүйесі арқылы еңбек шығындарын азайтады.
Кубоктар үшін: белдеуі - теріңіз
Контейнерлер үшін: - роботты таңдау және - жүйелер икемді өңдеуді қамтамасыз етеді
Біріктірілген өндіріс желісі бір жүйеде қалыптасу, жинақтау және орауыштарды біріктіреді.

Негізгі артықшылықтар:
✓ жұмыс күшін 4-6 оператордан 3-6 орыннан азайтады (еңбек шығындарын 60% -дан астам жинақтау)
✓ оңтайландырылған гидравликалық тұрақтылық және тез арылу арқылы өнімділікті 40% + арттырады
✓ дәйекті сапаны сақтайды<0.3% defect rate
✓ Минималды бақылаумен тәулік бойы үздіксіз жұмыс істеуге мүмкіндік береді
Бұл дайын шешім {- - береді - -ге өндірістен қаптама автоматтандыру, буып-түюге дейін автоматтандыру, өндіріс шығындарын барынша азайту.
(Сіз нақты өткізу қабілеттерін немесе ROI есептеулерін қосқыңыз келе ме? Мен одан әрі бейіммін.)

Субоктың үстіңгі диаметрі: 92 мм, материал: PP, тереңдігі: 100 мм, сыйымдылығы 24 қуыс.

Дизайн схемалары

Өнім бейнесі

Нақты - Өмір фотосуреттері

Сызба сызбасы

Әуе сызбасы

Негізгі техникалық параметр

Улгі	TQC-750
Айналдыру аймағы	750mm x 480 мм
Тереңдікті қалыптастыру (макс.)	180 мм
Парақтың қалыңдығы	0.3-1.8мм
Жылдамдықты қалыптастыру (макс.)	30Тайм / мин
Ауа қысымы	0.6-0.8мпа
Ауаны тұтыну	3.0 м³ / мин
Суды тұтыну	0.7 m³/h
Парақтың ені (макс.)	770 мм
Қолайлы парақ	PP, PS, HIPS, PVC, PVC, PLA және т.б.
Нәр беруші	AC 380V, 50 Гц, үш - фазасы, төрт - сым
Номиналды қуат	208 кВт
Жылу қуаты	180 кВт
Рәсім	- жылыту - жинақтау
Өлшем	L8500 * w2300 * H3300 мм
Салмақ	Шамамен 8,0т

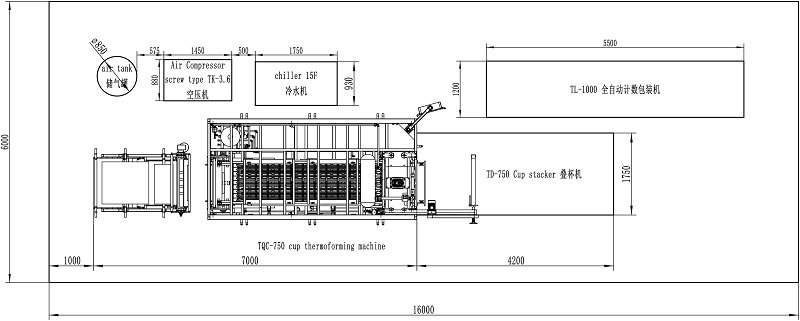

Орналасу ұтыс ойыны

Ескерту: Жоғарыда келтірілген сурет - бұл тұтынушыға сілтеме жасау үшін орнатылған стандартты жабдықтың орналасу диаграммасы. Механикалық жабдықтарды ұйымдастырған кезде сіз бұл макетті нұсқаулық ретінде пайдалана аласыз.

Құрылым және дизайн

Азықтандыру құрылғысы

Ылғалы:
● Пневматикалық орама көтергіш жүйесі, тұрақты
● {{- бұру құрылғысымен жабдықталған бір станциямен жұмыс істей алады, бір станция, қауіпсіз
● OptoeleCtronic коммутаторы берілетін моторды басқару және өшіру үшін SAGED парағын анықтай алады.

Материалдық тасымалдау жүйесі

Парақ дерлік конвейер тізбегіне беріліп, тамақтанушы роликтер арқылы тегіс басылып, оңай жұмыс істеуді және парақ аймағында біркелкі қыздыруды қамтамасыз етеді.

Жылу құрылғысы

Жылыту:
● Эльштейн керамикалық жылытқышын, ұзақтығын, жылудың жоғары тиімділігін асырады.
● Сенсорды параққа қарсы басқару.
● Жоғарғы пеш 3263x900mm, төменгі пеш 3023x900 мм. Жоғарғы пеште температураны автоматты түрде басқарудың 13 дана PID бар. Төменгі пеште температураны автоматты түрде басқарудың 12 дана PID бар. Барлығы 25 дана PID автоматты температурасын басқару нүктелері. TEMP басқаруды тұрақты және жоғары дәлдікті сақтаңыз, TEMP басқару қатесі ± 1 градусқа дейін ғана сақтай алады.

Гидравликалық диск

Тек төменгі қалыпқа өнім қалыптастыру үшін жоғарғы қалыпқа жоғары көтерілу үшін қолданылады.

Жұмыс экраны

10 дюймдік Siemens сенсорлық экран, мульти - тілдік интерфейс.

Станцияны қалыптастыру

Жасау станциясы - қалыптарын кесуде қолданылады,
Max Mold мөлшері: 750 * 480 мм,
Макс, тереңдігі: 180 мм,
Макс инсульт: 260 мм,
Ауа қысымымен және вакууммен қалыптастыру.

Сервсо моторы

Негізінен, өнімді қалыптастыру үшін созылатын басын жоғары және төмен басқару үшін қолданылады.

Қалдықтарды қайта өңдеу

Қалдықтарды орам жүйесі - бұл термоформингтік кубок өндірісінің маңызды құрамдас бөлігі:
Термоформа кезінде пайда болған қалдықтарды үнемі жинап, желді үнемі жинап, желді жинап, таза өндіріс ортасын ұстаңыз, тиімді материалды қайта өңдеуді қамтамасыз етіңіз, машинада үздіксіз жұмыс істеуді қамтамасыз етіңіз.

Роботты қол

Роботикалық қолды қосу арқылы шыныаяқтар автоматты түрде қалыптан алынады және конвейер белбеуіне қойылады. Бұл тиімділікті арттырады, еңбек шығындарын азайтады және бұйымдар жиналуды қамтамасыз етеді.

Конвейер белдеуі

Қауіпсіздік пен тиімділікті қамтамасыз ететін өнімнің қолмен жиналуын жеңілдетеді.

Азықтандыру құрылғысы
Материалдық тасымалдау жүйесі
Жылу құрылғысы
Гидравликалық диск
Жұмыс экраны
Станцияны қалыптастыру
Сервсо моторы
Қалдықтарды қайта өңдеу
Роботты қол
Конвейер белдеуі

Негізгі электрлік компоненттер

Бөліктер	Сорт
Сүзу	CKD (Жапония)
Клапан қалыптастыру	Mac (АҚШ)
Температураны басқару модулі	Юдьян (Қытай)
Жақындық қосқышы	Фотек (Тайвань)
Айнымалы контактор \\ «Ажыратқыш» батырмасы	Шнайдер (Франция)
Аралық эстафета	Фотек (Тайвань)
Аралық релелік база	Фотек (Тайвань)
PLC \\ Сенсорлы экран	Siemens (Германия)
Сервсо моторы	Yaskawa

Жабдық шарттары

Машина	Улгі	Сан (БАҚ)	Ескерту
Гидравликалық пластикалық термоформинг шыныаяқ машинасы	TQC-750	1	Машина
Ауа компрессоры	Бұрандалы түрі	1	Көмекші жабдық
Чиллер	15F	1	Көмекші жабдық
Ауа ыдысы	1.0m³	1	Көмекші жабдық
Қалыптар (әр түрлі үлгілер бойынша баға)		1	Құрғақ

1. Жеткізу шарттары: ФОБ НИНСБЕ, Қытай

2. Пакет: ағаш корпустың пакеті (егер фумигация қажет болса, зарядтауды тапсырыс беруші төлеуі керек).

4. Қуат көзі: 380в / 50hz, 3 фаза, 4 кәдімгі. Әр түрлі кернеулер үшін қосымша ақы бар.

5. Жеткізу мерзімі: 2-3 ай.

6. Баға ұсыныстарының дұрыстығы: 60 күн.

7. {- Сату қызметінен кейін: Желкенді күннен бастап 13 ай ішінде қосалқы бөлшектер тегін жөнделеді (адам факторларын қоспағанда). Егер кепілдік мерзімі аяқталған болса, шығындар мен жүктерді сатып алушы төлеген жөн.

Регистр

Сауд Арабиясы ABC пластикалық тобы

Клиент жоғары энергия тұтыну, тостағанның сапасы, жиі кездесетін ауырсыну нүктесін шығарды. Біз олардың термоформингтік машинасына арналған гидравликалық жаңартуды жүзеге асырдық: - гидравликалық жаңаруын жүзеге асырдық: Серво - - - {-

Жабық - Цикл қысымын басқару: жоғары реакцияға арналған пропорционалды клапандар + PID контроллері, қысымның тұрақтылығы, қысымның тұрақтылығы ± 0.5Bar ішіне орнатылған; Ағып кету - Дәлелденгені: полимерлі тығыздағыштар мен тот баспайтын болаттан жасалған арматураларға дейін жаңартылады, бұл нақты - уақытының температурасын бақылау; Smart HMI интеграциясы: Әр түрлі шыныаяқ өлшемдері, автоматты ақаулар туралы ескертулерге арналған алдын ала орнатылған рецепттермен сенсорлы экран интерфейсі. Бұл шешім 5500USD / айына дейін 8200жақтан 4500 ретке дейін азайтылды. Кубок кемістігі 6,2% -дан 1,8% -ға дейін, машинаның 82% -дан 95% -ға дейін төмендетілді.
